제품 개요

본 제품은 하수, 폐수, 오수 등 각종 처리장에서 발생하는 슬러지를 농축하는 장치로써 U-Trench(형)의 고정판, 유동판으로 수로를 형성하고 수로에 스크류를 배치하는 본체로 구성 되었으며, 유입슬러지는 스크류에 의해 출력부로 이송되면서 유동판 틈새로 여액(물)을 배출하고 유동판 연속유동으로 슬러지 고착화를 예방하여 틈새의 막힘(Clogging) 방지하는 기술입니다.
틈새 막힘 방지를 통한 연속농축이 가능하며, 여액 배출을 가속하므로서 농축 효율을 향상 시켰으며, 개수로형으로서 운전과 유지보수성이 뛰어납니다.
스크류의 믹싱효과와 농축슬러지 탈수 가속화로 고효율 농축(4%이하)이 가능한 저동력의 농축기 입니다.

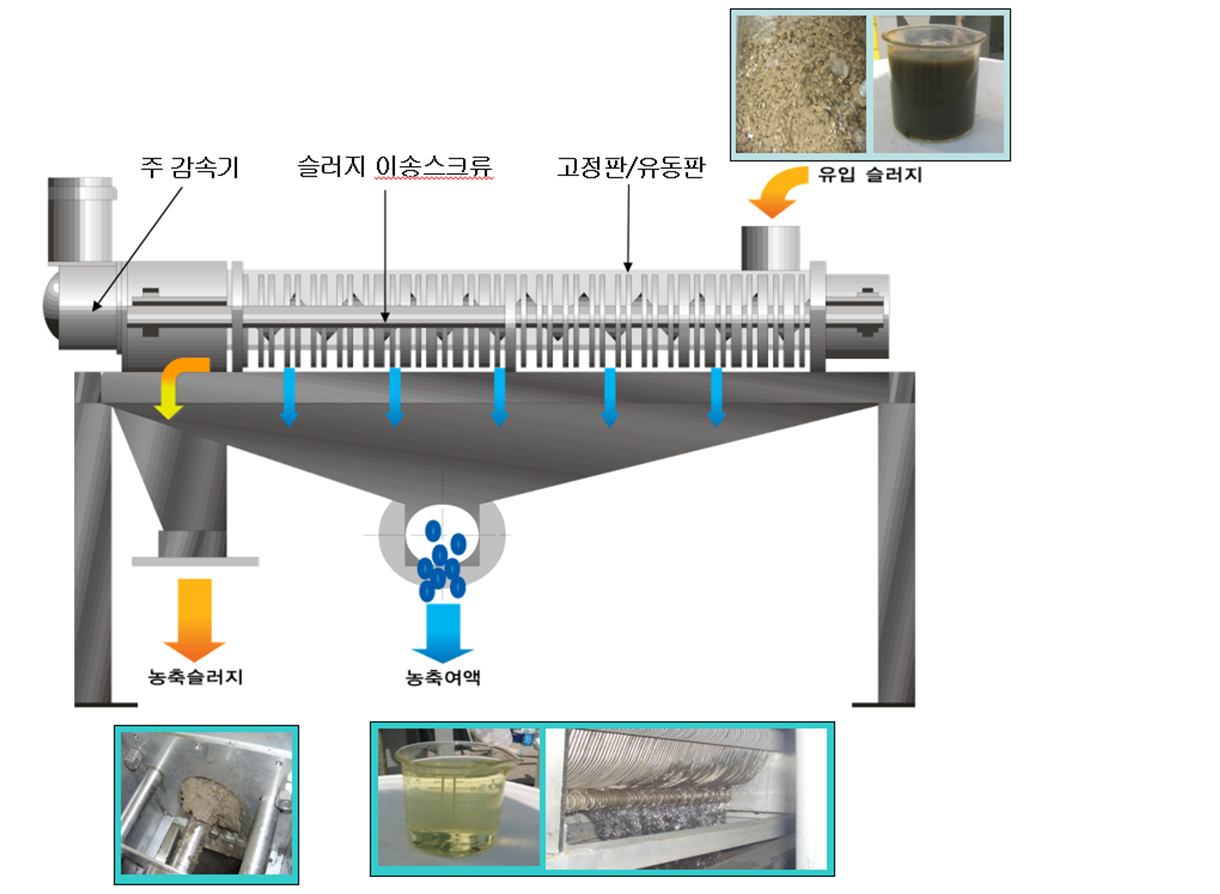

농축원리

▪ 고정판과 유동판 사이의 틈새로 여액을 배출하며 슬러지 이송 · 농축
▪ 유동판의 연속 유동으로 슬러지 고착화로 인한 틈새 막힘(Clogging)현상 방지
▪ 스크류의 믹싱효과로 슬러지의 농축을 가속시켜 고효율 농축

농축특성

▪ 최고의 농축성능 (농축농도 4%이하)
▪ 슬러지 농축농도 조절가능 (배출각도 및 회전속도 제어)
▪ 소모품이 적어 보수 유지 간편
▪ 밀폐, 저속운전으로 소음, 진동, 악취 없음
▪ 세정수 최소화
▪ 높은 고형물 회수율 (95% 이상)
▪ 크기가 작아 소요 설치면적 최소
▪ 최소의 에너지 소모 (타기종의 30% 이하)
▪ 무인화 운전이 가능

적용분야

▪ 중력식 농축조 대체
▪ 탈수기 전처리 공정
▪ 소화 슬러지 전처리 : 소화조의 소화율 증대
▪ 축산, 분뇨, 음식물 침출수 처리장의 전처리
▪ 기타 공정의 고성능 고액분리장치로 적용

농축장치 비교표

10㎥/hr 기준

구분	유동판식 농축기	벨트식 농축기	원심식 농축기
전력 소모	1.45 kWh	11.4 kWh	39.0 kWh
무게(공중량)	800 kg	2,600 kg	2,200 kg
설치 면적	3 ㎡	12 ㎡	8 ㎡
소음 발생	없음	과중	과중 (방음 Package 필요)
기능 확장성	운전조건에 따라 응용제어 가능	불가능	불가능
적용 슬러지	저농도부터 가능 2,000 mg/ℓ 이상	8,000 mg/ℓ 이상	8,000 mg/ℓ 이상
성능	농축농도 4%∼10% SS회수율 95%이상	농축농도 4%∼6% SS회수율 90%이상	농축농도 4%∼6% SS회수율 85%이상

적용실적

외 대수의 하·폐수처리장에 적용

시설명	처리용량	모델명	설치년도
낙동강 살리기 41공구	-	MDT-406, 6대	2011
대전 하수 총인처리시설	900,000	MDT-406, 6대	2011
낙양 물사랑공원	16,000	MDT-204	2012
해제면 공공하수처리장	250	MDT-202	2012
청계 공공하수처리장	1,300	MDT-202	2012
연무 공공하수처리장	8,400	MDT-302	2014

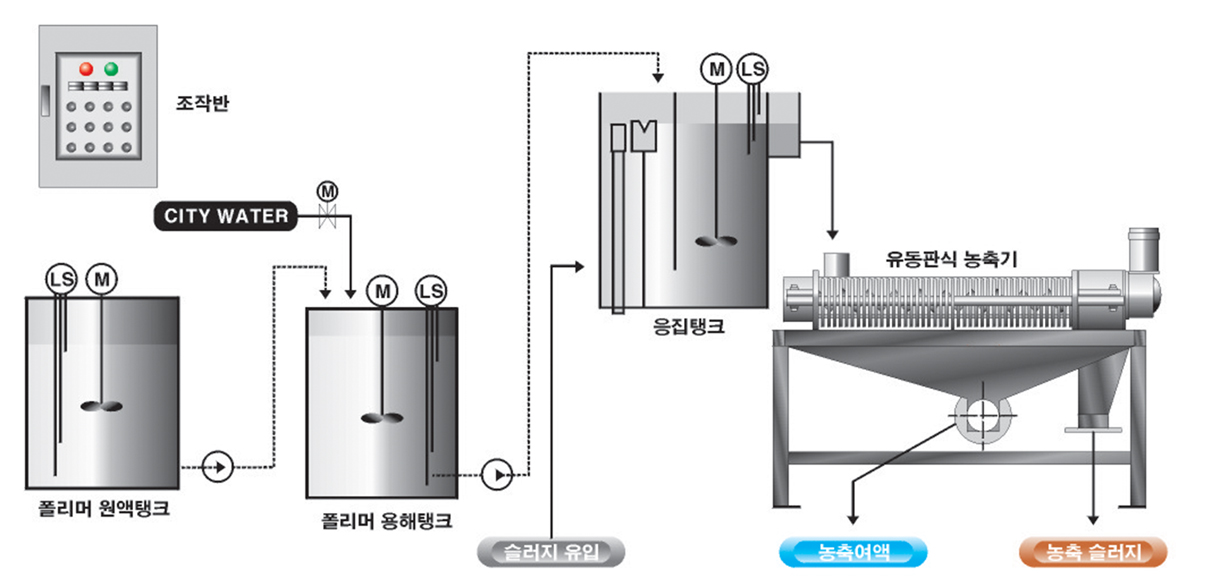

공정도

사양

형식	용량	크기 (WDH, mm)	동력(kw)
MDT-101	2~4	1,000 × 1,900 × 1,700	1.9
MDT-102	4~8	1,000 × 2,300 × 1,700	2.1
MDT-201	5~8	1,100 × 2,300 × 2,000	2.1
MDT-202	10~16	1,200 × 2,800 × 2,000	2.5
MDT-301	9~12	1,500 × 3,000 × 2,200	2.7
MDT-302	18~24	1,800 × 3,700 × 2,200	3.3
MDT-401	13~20	1,800 × 4,000 × 2,500	3.2
MDT-402	26~40	2,600 × 4,800 × 2,500	4.0

* 처리량은 슬러지 성상에 따라 변동될 수 있습니다.

제품

유동판식 농축기(U-Trench)
